EasyRay 500
Стенд развал-схождения с камерами высокого разрешения HD (5 Мп).
Позволяет регулировать колёса на любой высоте подъёмника, как сверху так и снизу автомобиля. Все показания регулировок отображаются на мониторе стенда в онлайн режиме без задержек.
Комплектации и цены EASYRAY 500
-
Технологии и ПО
Усовершенствованные камеры позволяют ускорить измерения и использовать HD-мишени — одни из самых малых и лёгких мишеней на рынке.

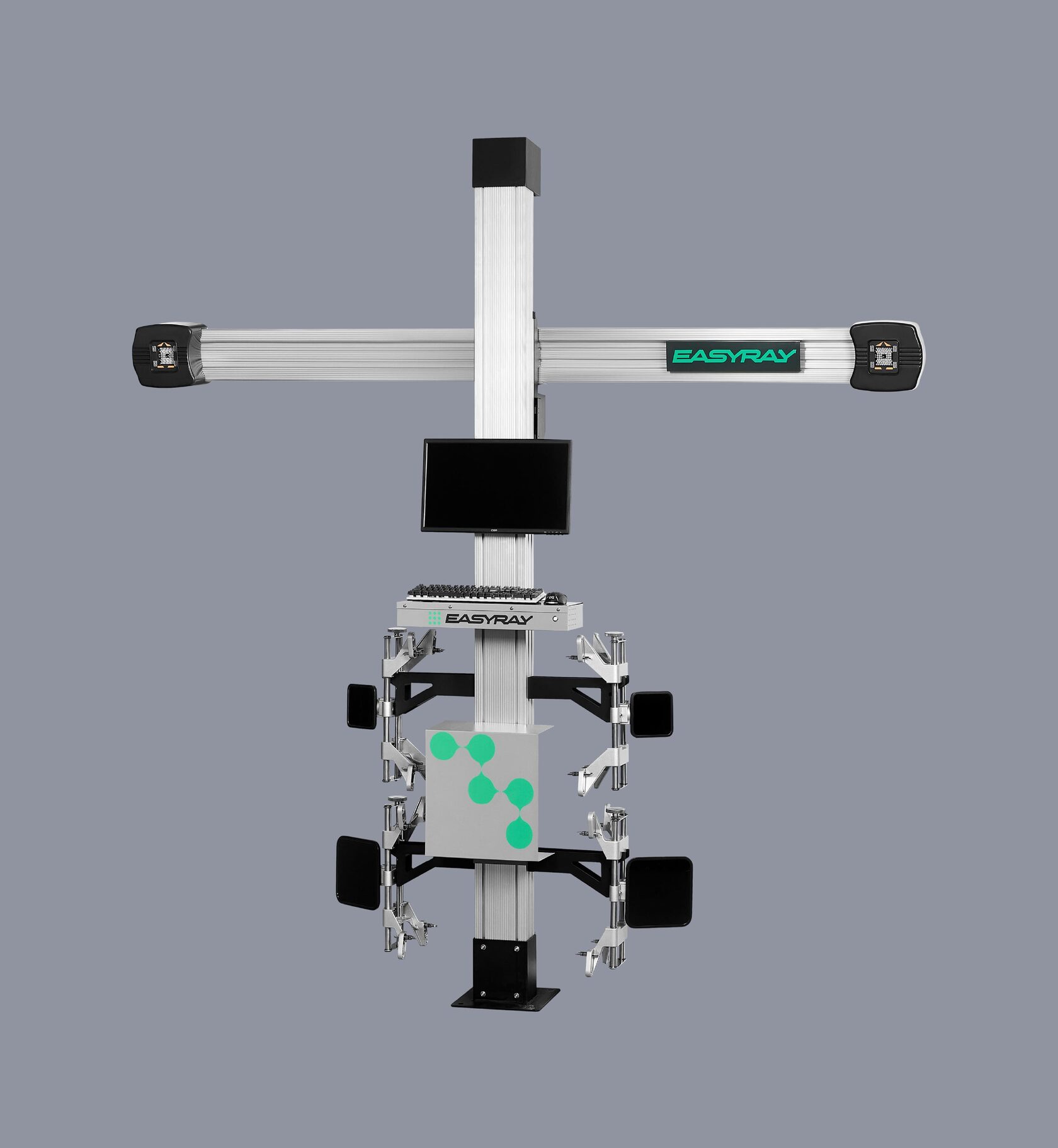

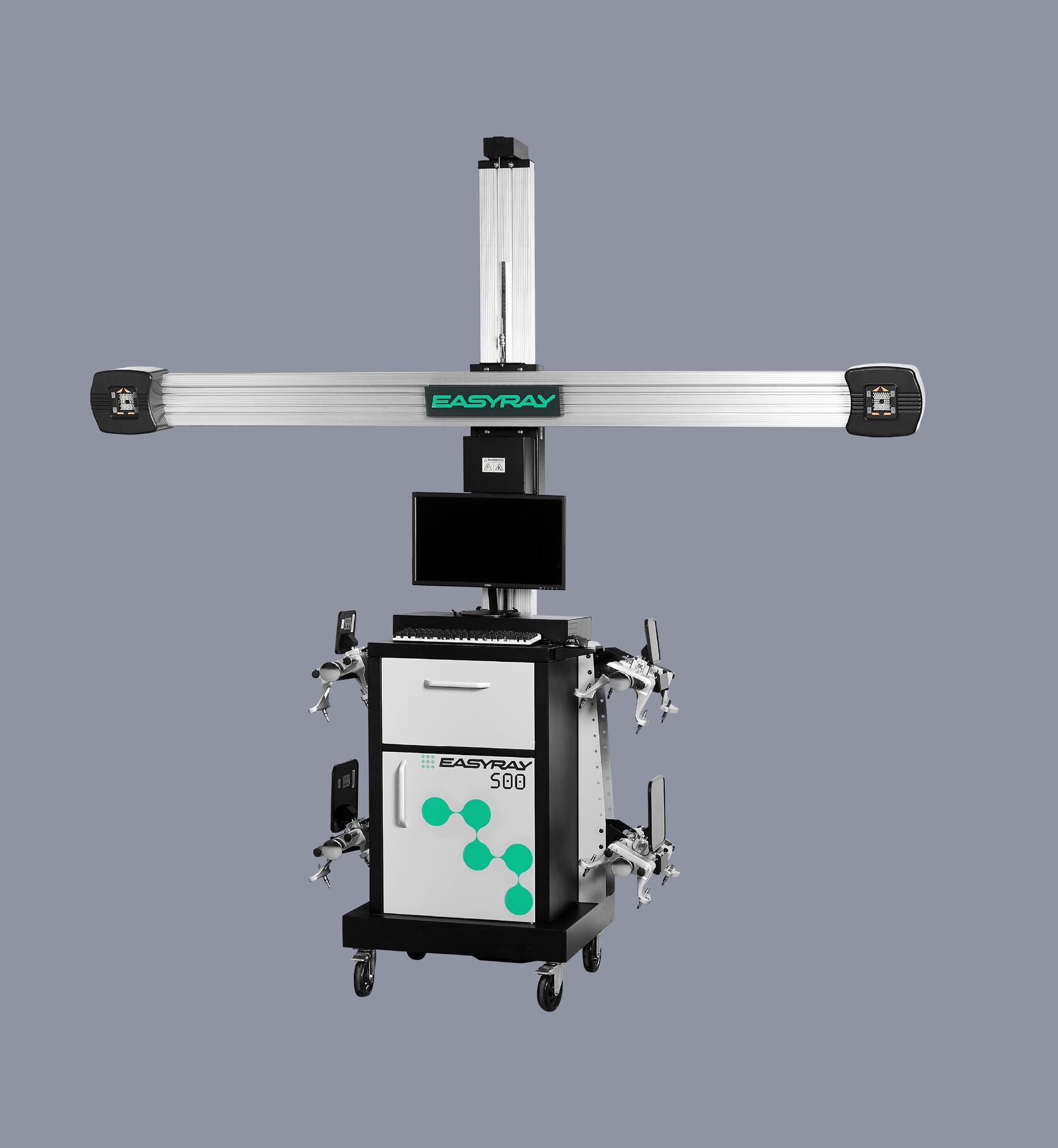

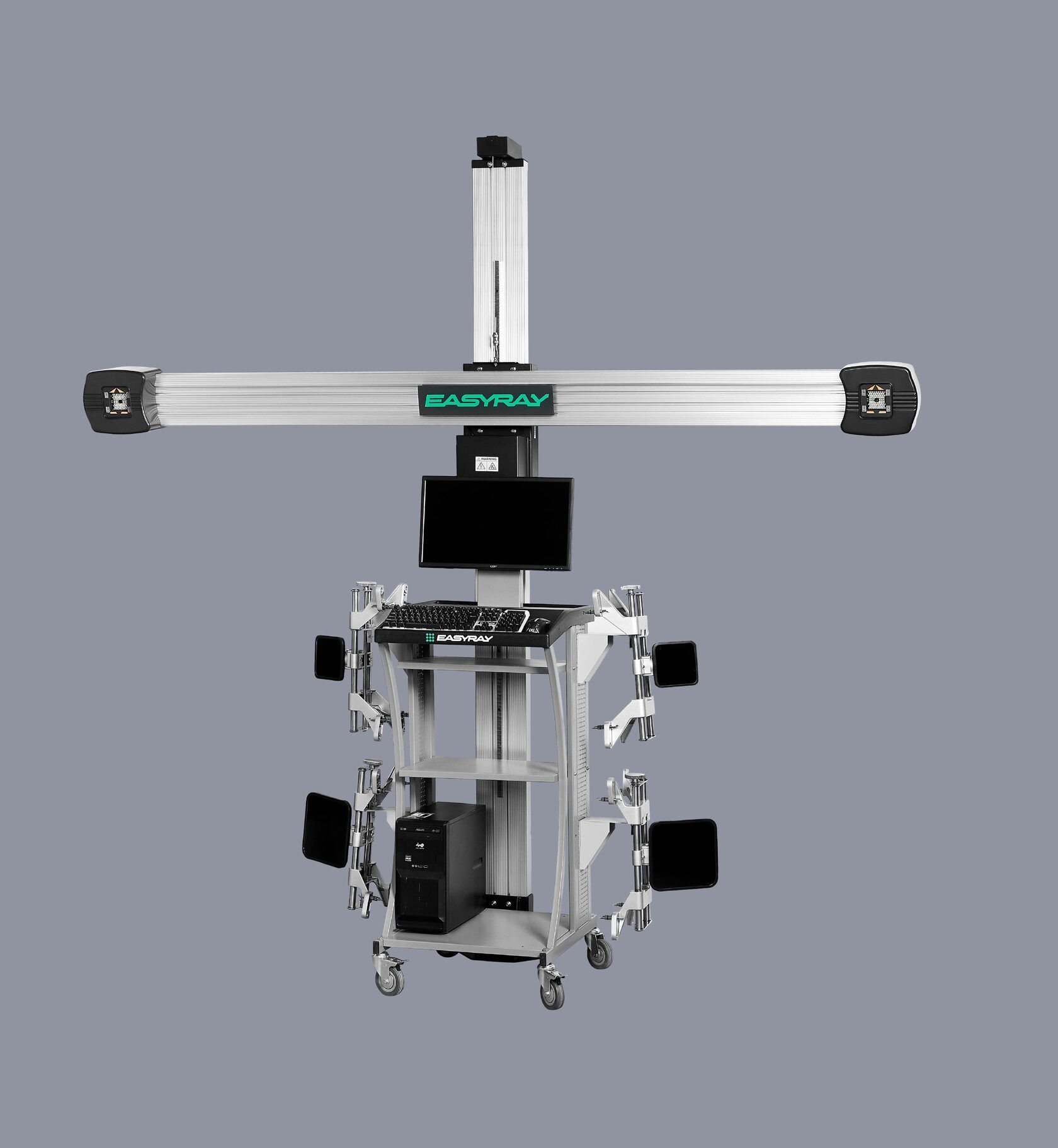

Для увеличения зоны обзора камер применяется электромеханическое устройство подъёма/опускания балки с камерами (диапазон видимых высот 100−1700 мм). Это позволяет производить регулировки на автомобилях на любой высоте подъёмника — при этом механику удобно производить регулировки как сверху, так и снизу автомобиля.
Все показания регулировок отображаются на мониторе стенда в онлайн-режиме без каких-либо задержек. Яркие цветные индикаторы «подсказывают» оператору положение автомобиля и порядок действий.
Измерения всех углов колёс производится относительно средней плоскости, которую стенд получает на первом шаге измерений при прокатывании автомобиля с установленными на колеса мишенями, что компенсирует биения дисков. Горизонтальная плоскость подъёмника не является базовой, поэтому нет жёстких требований к горизонту подъёмника. -
Преимущества

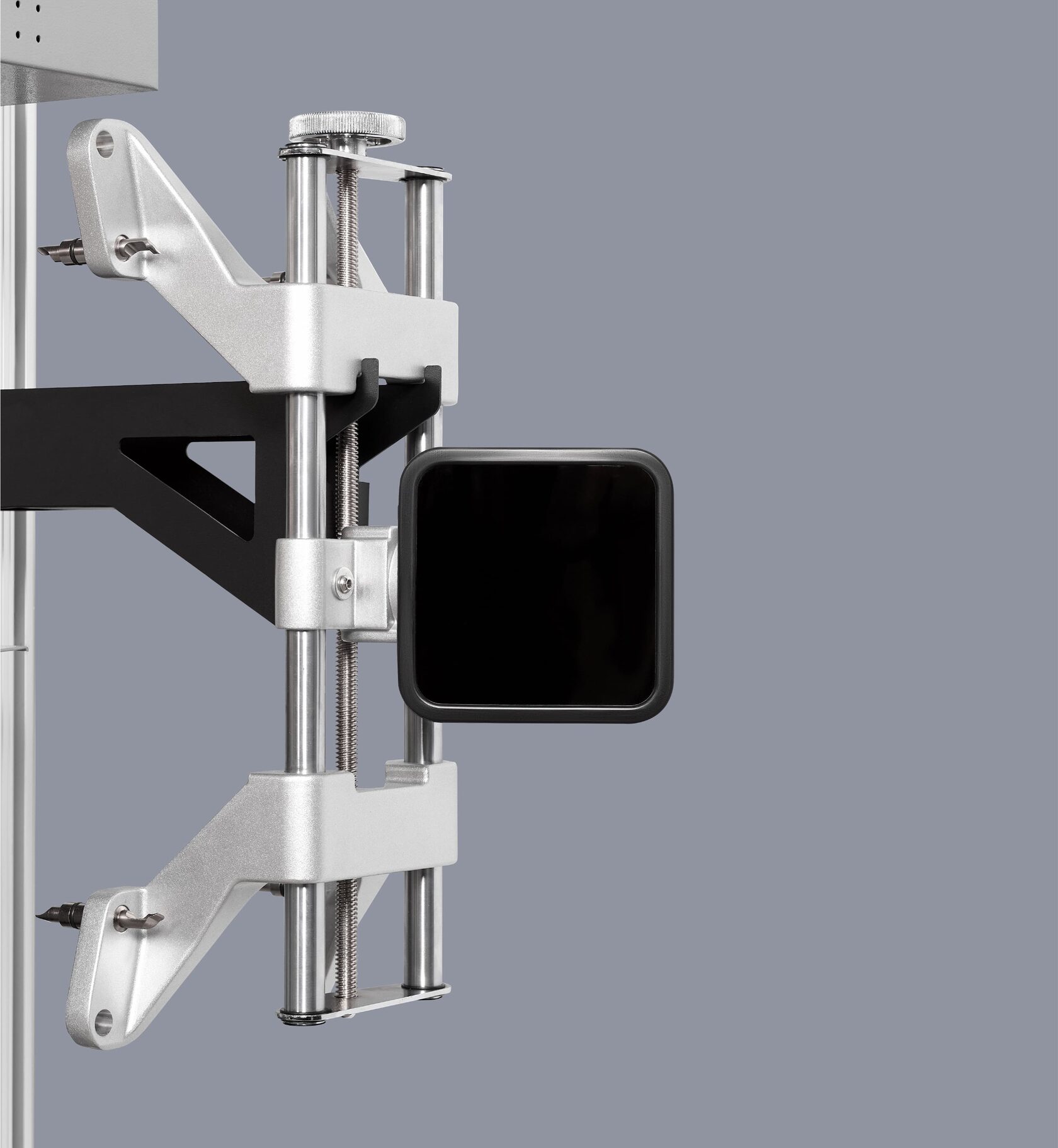

- Четыре самоцентрирующихся колёсных зажима занимают меньше места на колёсах автомобиля и облегчают доступ к труднодоступным точкам регулировки.
- Четыре HD-отражателя из ударопрочного пластика cо светофильтром, без соединительных кабелей и внешних элементов питания.
- Программное обеспечение русифицировано и имеет интуитивно понятный, простой в использовании интерфейс.
- Пошаговые подсказки механику, не требующие дополнительного обучения.
- 3D-анимация процессов.
- 3D-представление всех измерений.
- Программное обеспечение на базе ОС Windows.
- Удобная мобильная тумба с креплениями для размещения навесного оборудования.
- Высококачественный алюминиевый профиль стенда.

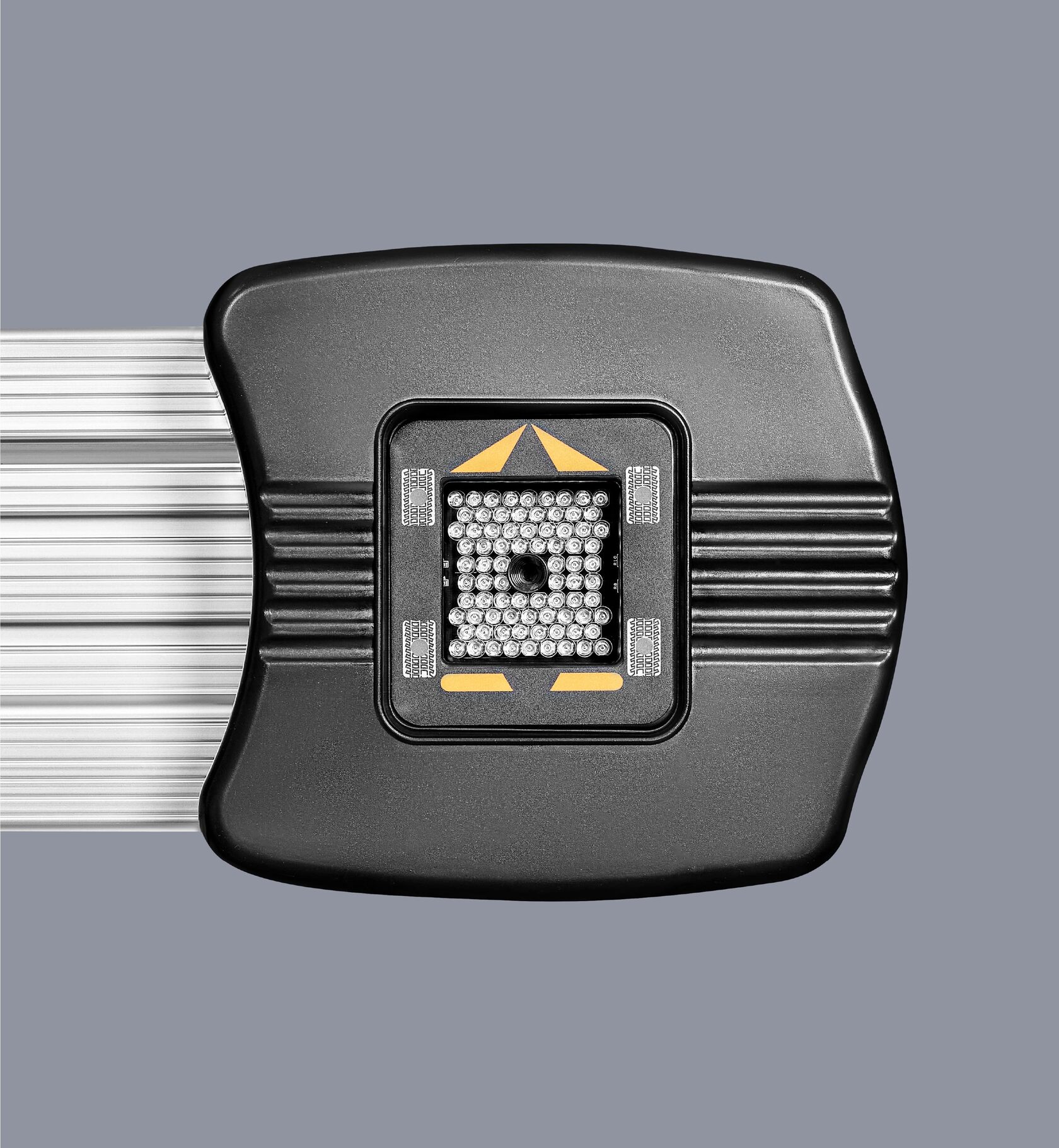

- Камера высокого разрешения HD (5 Мп)
- Возможность дополнительного ввода данных автомобилей в базу.
- Бесплатное обновление базы данных.
- Бесплатная окраска тумбы в дополнительные цвета по заказу.
- Гарантия 3 года!
Наименование характеристики
Значение характеристики
Модель
EASYRAY 500
Углы развала колес
Диапазон измерений, ...°
± 25
Пределы допускаемой абсолютной погрешности измерений, …'
± 5
Углы суммарного схождения колес
Диапазон измерений, ...°
± 45
Пределы допускаемой абсолютной погрешности измерений, …'
± 5
Углы продольного наклона оси поворота управляемых колес
Диапазон измерений, ...°
± 15
Пределы допускаемой абсолютной погрешности измерений, …'
± 6
Углы поперечного наклона оси поворота управляемых колес
Диапазон измерений, ...°
± 30
Пределы допускаемой абсолютной погрешности измерений, …'
± 6
Габаритные размеры, не более, мм
- светоотражающих мишеней
± 30
- передних
450 х 400
- задних
450 х 450
- стойки с видеокамерами
2800 х 400 х 2800
- приборной стойки
760 х 760 х 1150
Масса светоотражающих мишеней, не более, кг
- передних
4,38
- задних
4,55
Диапазон рабочих температур, °С
от +10 до +50
Трехпроводная однофазная сеть переменного тока
Напряжение, В
220 +10%-15%
Частота, Гц
50/60
