EasyRay 200
Cтенд развал-схождения с камерой стандартного разрешения 2Мп.

Позволяет регулировать колёса на любой высоте подъёмника, как сверху так и снизу автомобиля. Все показания регулировок отображаются на мониторе стенда в онлайн режиме без задержек.
Комплектации и цены EASYRAY 200

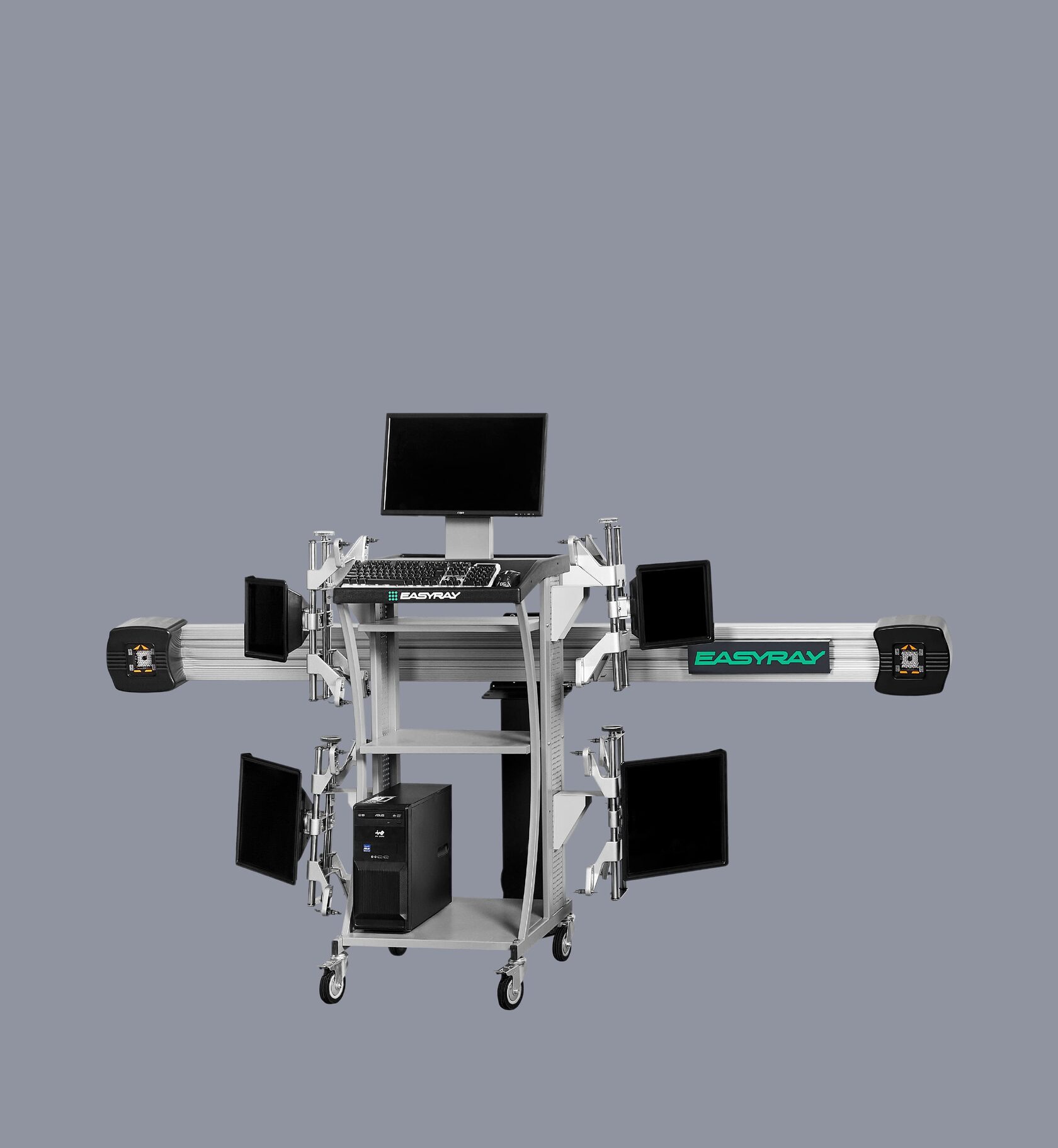

EASYRAY 200 PL — Пит Лайт
  • Кронштейн крепления балки на стену или стальная стойка на пол.
  • Мобильная диагностическая стойка для захватов и PC.
  • Балка с камерами (откалибрована).
  • PC с настроенной программой и калибровочными данными, монитор 24″.
  • Фиксатор руля и тормоза.
  • Колесные зажимы 24″ со стандартными мишенями (технология Stealth).
  • Кронштейны для зажимов (настенное крепление).

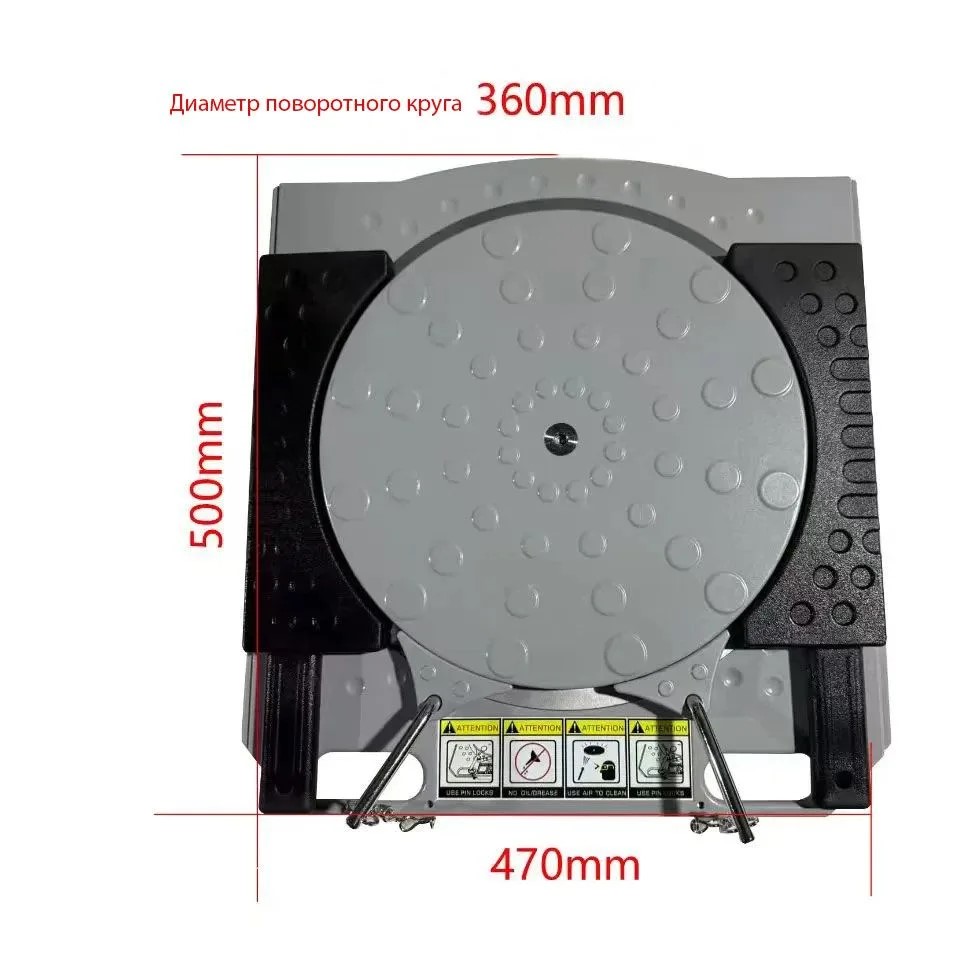

  • Поворотные круги (комплект 2 шт, Китай).
  • Принтер в комплект не входит.
  • Цвет — RAL 7042.
  • Гарантия 3 года.
503640
р.
Оставить заявку

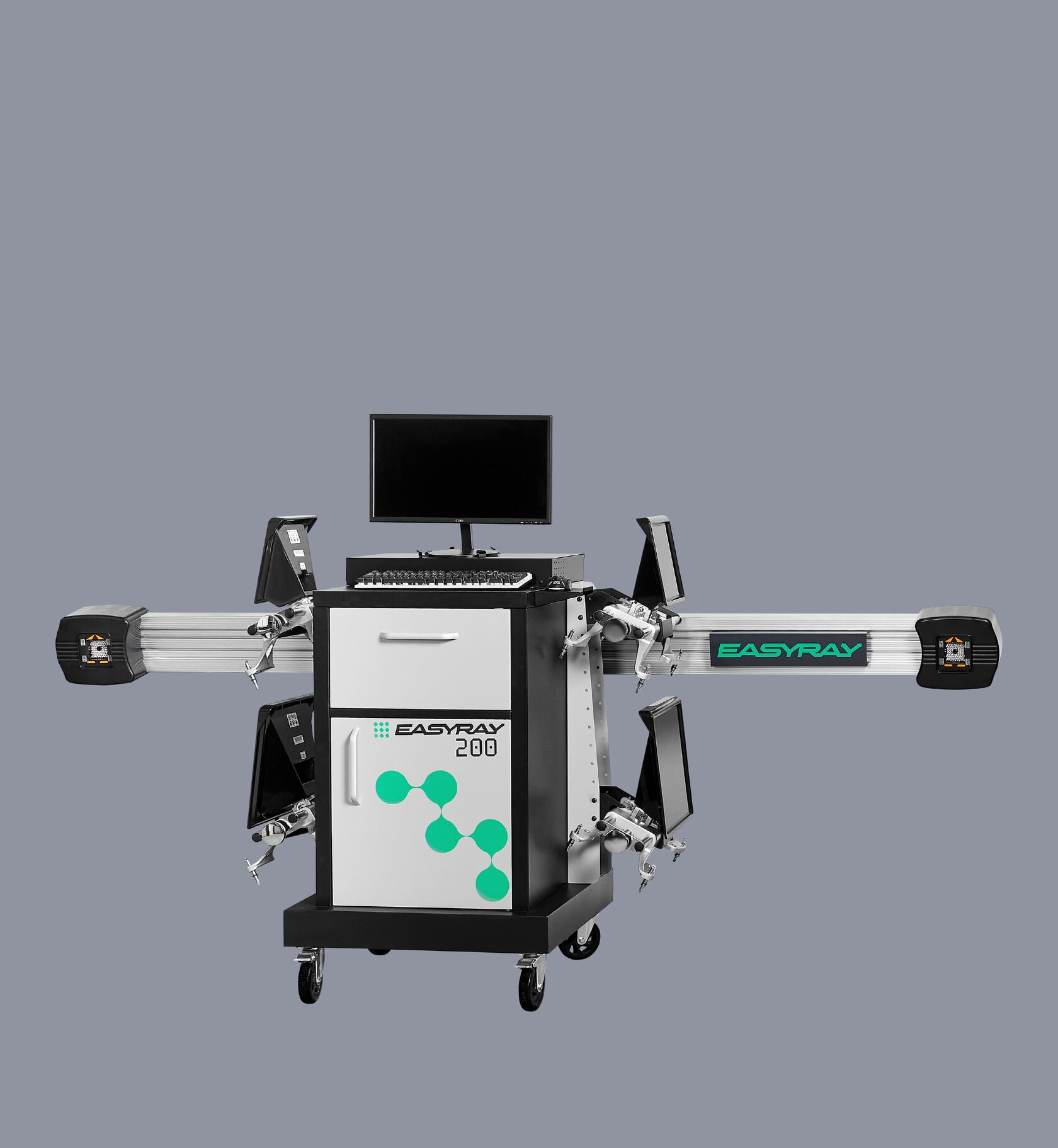

EASYRAY 200 PS — Пит Стандарт
  • Кронштейн крепления балки на стену или стальная стойка на пол.
  • Балка с камерами (откалибрована).
  • Мобильная тумба закрытая — PC, монитор 24″ (с настроенной программой и калибровочными данными).
  • Фиксатор руля и тормоза.
  • Колесные зажимы 24″ со стандартными мишенями (технология Stealth).
  • Поворотные круги (комплект 2 шт, Китай).
  • Цвет - RAL 7042.
  • Гарантия 3 года.
530100
р.
Оставить заявку

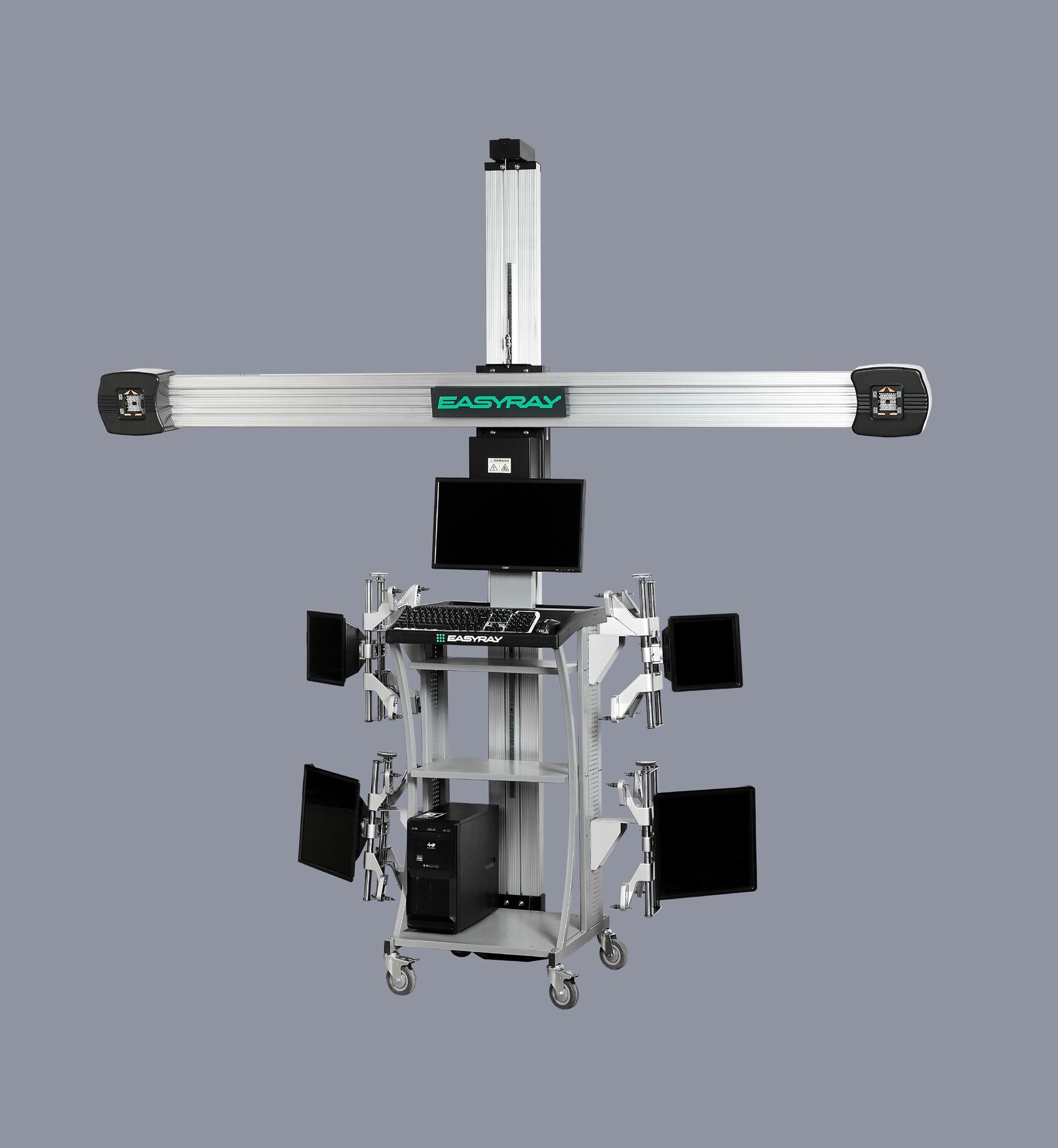

EASYRAY 200 LL — Лифт Лайт
  • Лифтовая стойка.
  • Балка с камерами (откалибрована).
  • Мобильная диагностическая стойка для PC и колесных зажимов.
  • PC с настроенной программой и калибровочными данными, монитор 24″
  • Фиксатор руля и тормоза.
  • Колесные зажимы 24″ со стандартными мишенями (технология Stealth).
  • Поворотные круги (комплект 2 шт, Китай).
  • Принтер в комплект не входит.
  • Цвет - RAL 7042.
  • Гарантия 3 года.
567000
р.
Оставить заявку

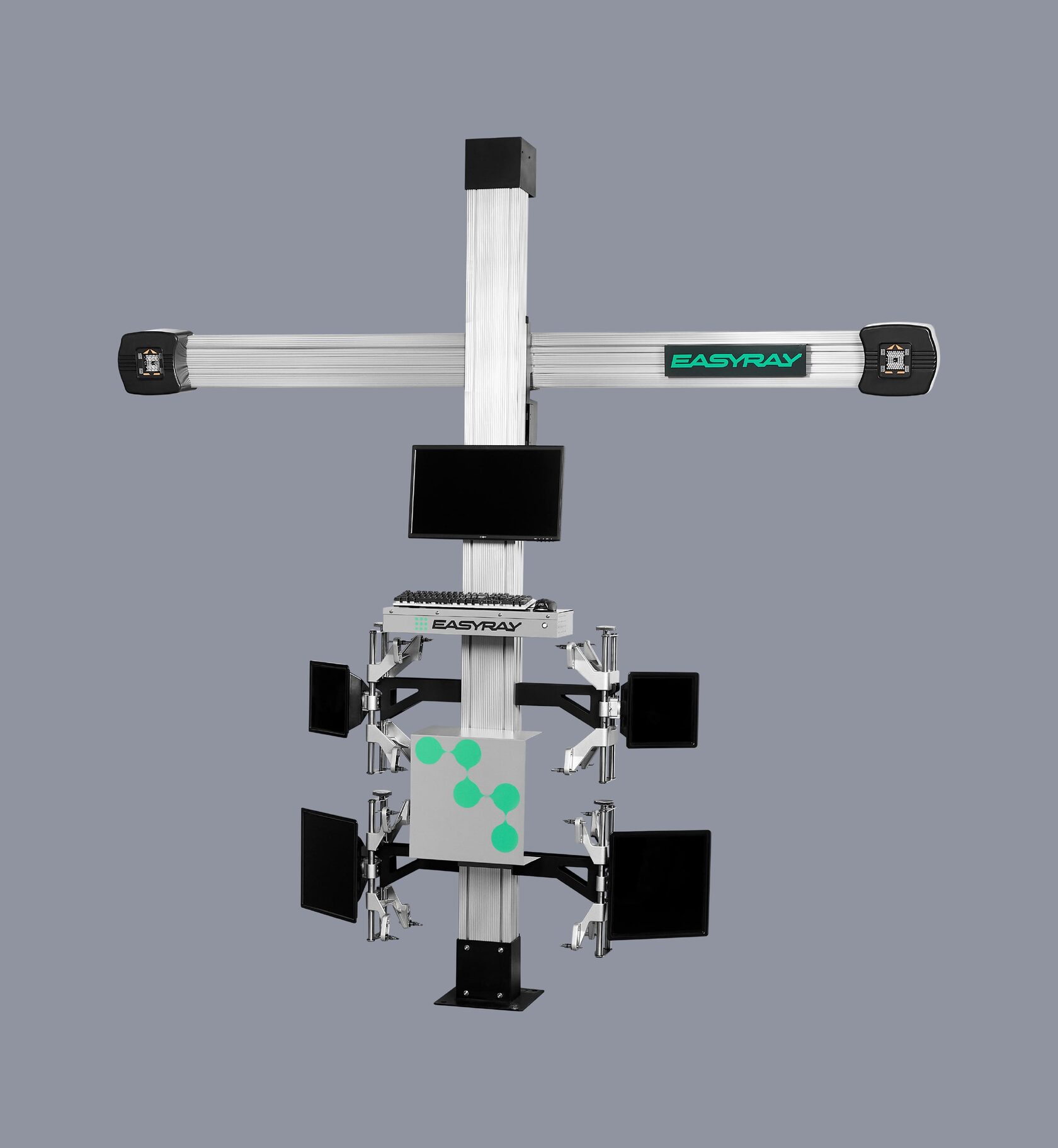

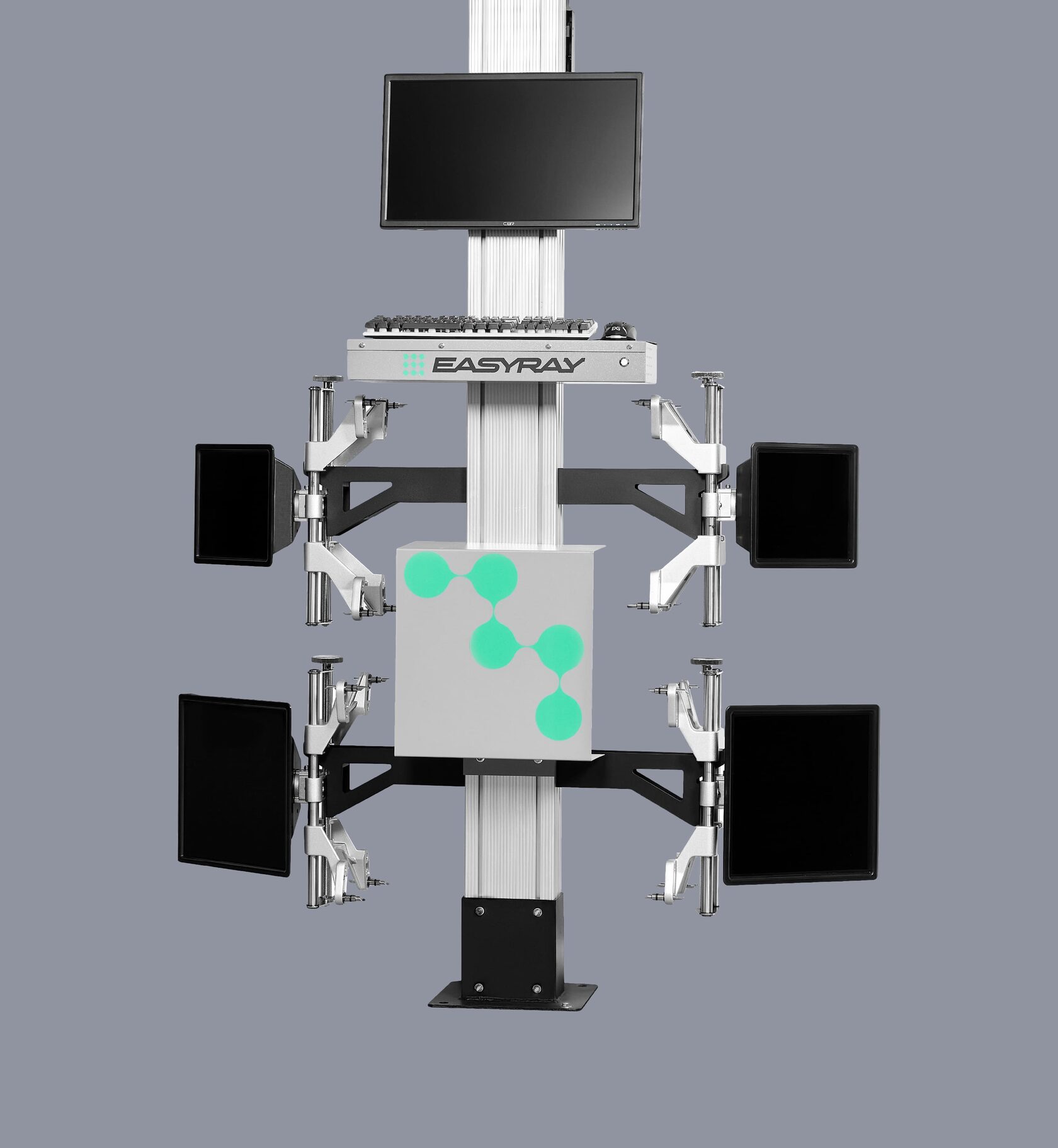

EASYRAY 200 L — Лифт
  • Лифтовая стойка.
  • Балка с камерами (откалибрована).
  • Полка для PC и принтера на колонне, монитор 24″ (с настроенной программой и калибровочными данными).
  • Фиксатор руля и тормоза.
  • Колесные зажимы 24″ со стандартными мишенями (технология Stealth).
  • Поворотные круги (комплект 2 шт, Китай).
  • Цвет - RAL 7042.
  • Гарантия 3 года.
584100
р.
Оставить заявку

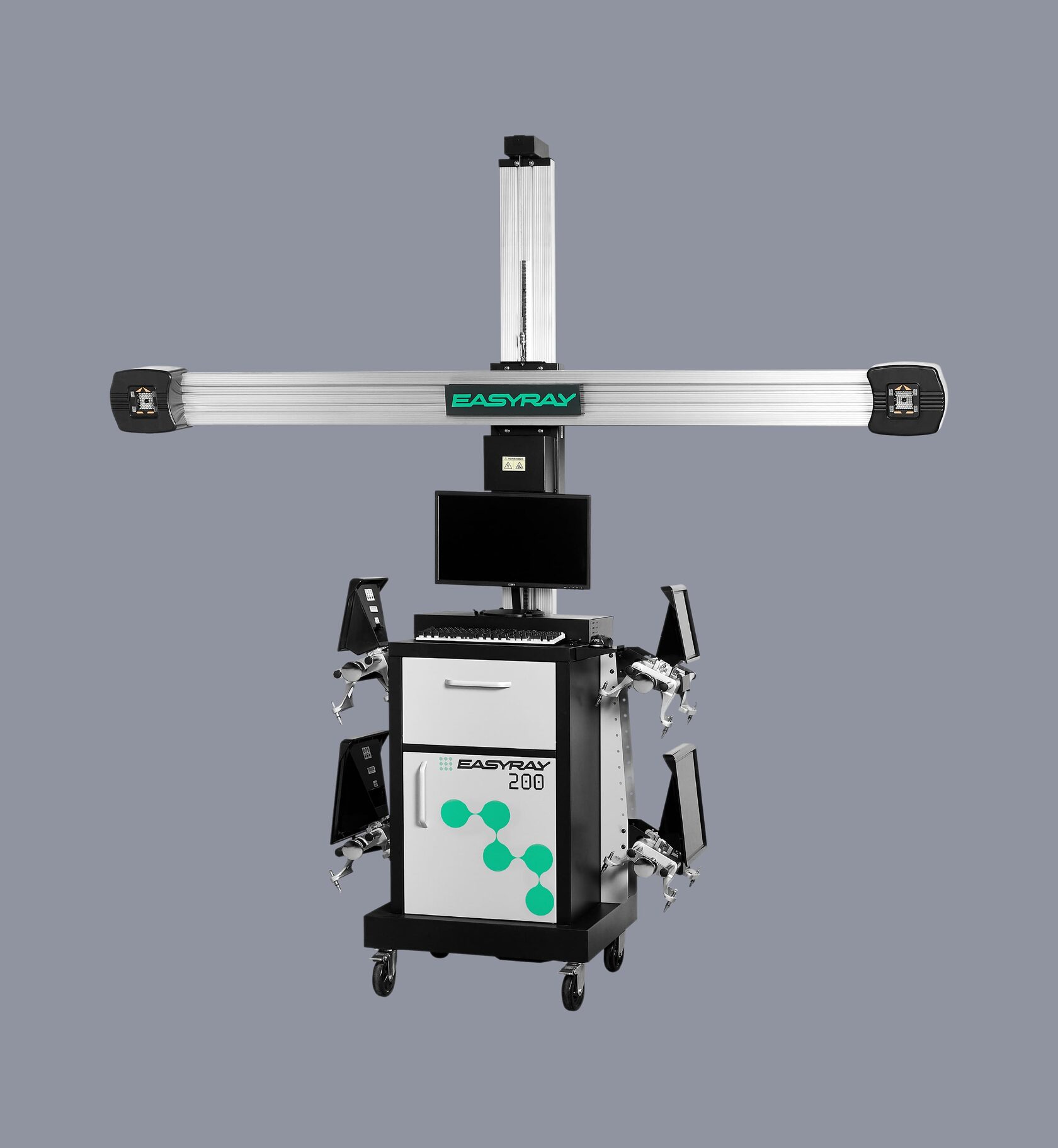

EASYRAY 200 LS — Лифт Стандарт
  • Лифтовая стойка.
  • Балка с камерами (откалибрована).
  • Мобильная тумба — PC, монитор 24″ (с настроенной программой и калибровочными данными).
  • Фиксатор руля и тормоза.
  • Колесные зажимы 24″ со стандартными мишенями (технология Stealth).
  • Поворотные круги (комплект 2 шт, Китай).
  • Цвет - RAL 7042.
  • Гарантия 3 года.
593100
р.
Оставить заявку
1
2
4
5
6
1
2
4
5
6
1
2
4
5
6
1
3
2
4
5
6
1
2
4
5
6

  • Технологии и ПО

    Cтенд развал-схождения с камерой стандартного разрешения (2 Мп). Для увеличения зоны обзора камер применяется электромеханическое устройство подъёма/опускания балки с камерами (диапазоном видимых высот 100−1700 мм). Это позволяет производить регулировки на автомобилях на любой высоте подъёмника, а механику выполнять работы как сверху, так и снизу автомобиля.

    Сам стенд изготавливается из высококачественного алюминиевого профиля, колонны и балки не подвержены температурным деформациям. Поэтому стенд не требует перекалибровки после смены сезона.

    Программное обеспечение русифицировано, интуитивно понятно и просто, работает на базе ОС Windows. Мы добавили в него пошаговые подсказки механику, чтобы не требовалось его дополнительное обучение. Интерфейс программы содержит 3D-анимацию всех процессов и измерений. Все показания регулировок отображаются на мониторе стенда в онлайн режиме без задержек.

  • Преимущества

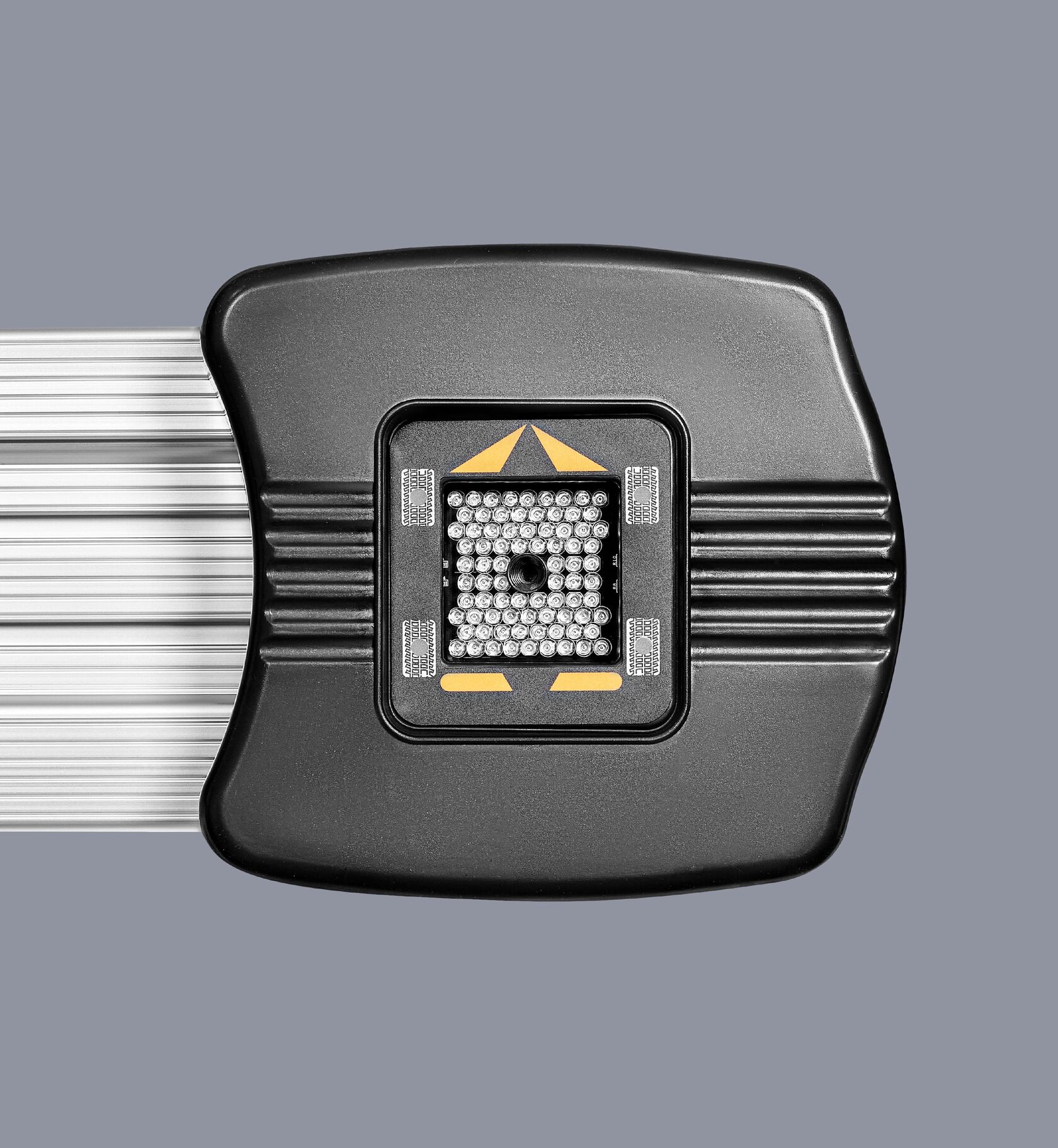

    • Две цифровые камеры высокого разрешения (2 Мп) с широкими углами обзора.
    • Электромеханический привод подъема/опускания балки (для комплектаций LL, L и LS).

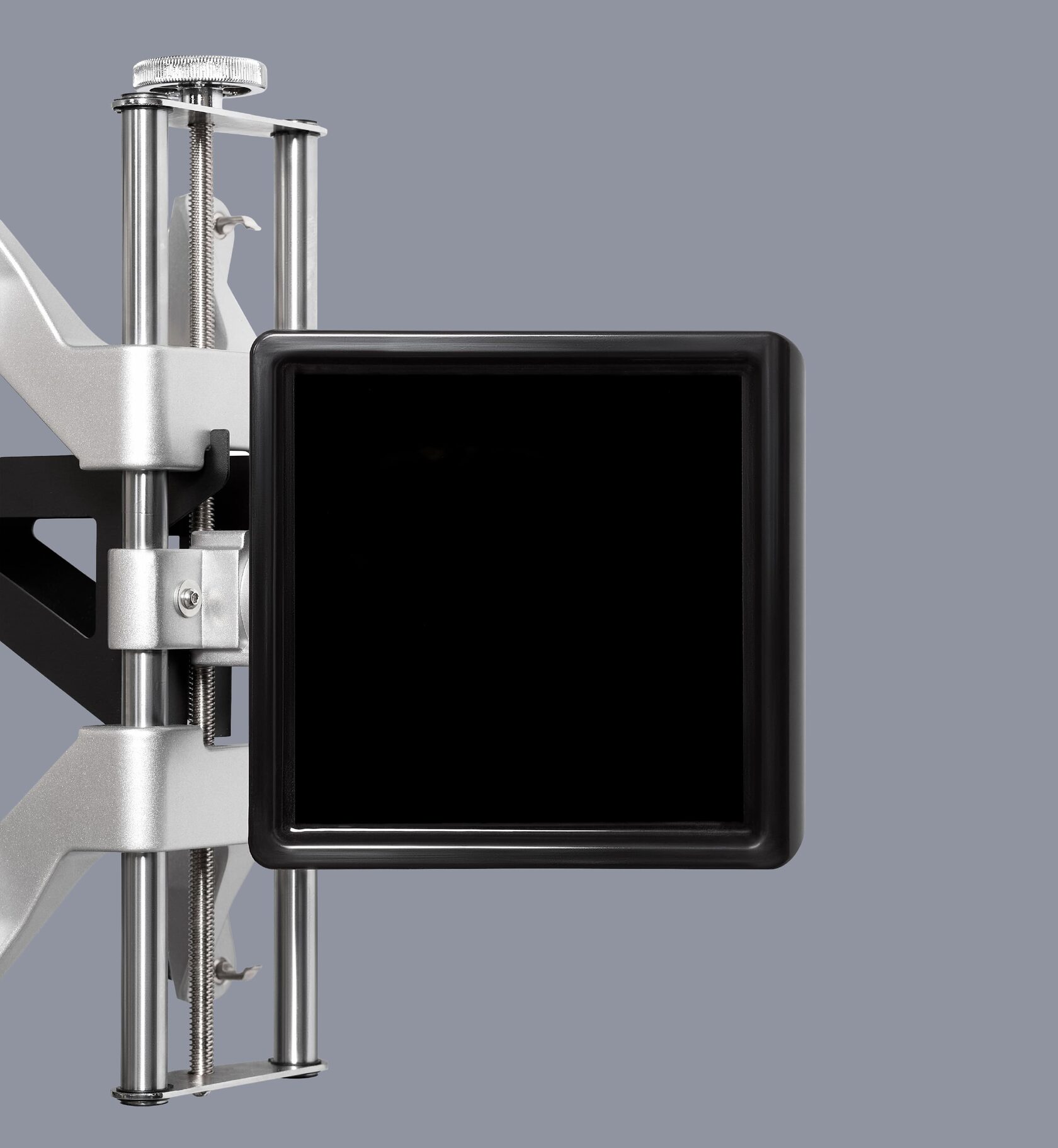

    • «Атравматичные» самоцентрирующиеся зажимы с мишенями для колёсных дисков.
    • Четыре мишени-отражателя из ударопрочного пластика cо светофильтром, без соединительных кабелей и внешних элементов питания.
    • Программное обеспечение русифицировано.
    • Яркие цветные индикаторы «подсказывают» оператору положение автомобиля и порядок действий.
    • Горизонтальная плоскость подъёмника не является базовой, поэтому нет жёстких требований к горизонту подъёмника.
    • При измерениях на подъёмнике, автоматически отслеживается высота мишеней.
    • Удобная мобильная тумба.
    • Возможность дополнительного ввода данных автомобилей в базу.
    • Бесплатное обновление базы данных.
    • Бесплатная окраска тумбы в дополнительные цвета по заказу (для комплектации LS и PS).
    • Гарантия 3 года!
Наименование характеристики
Значение характеристики
Модель
EASYRAY 200
Углы развала колес
Диапазон измерений, ...°
± 25
Пределы допускаемой абсолютной погрешности измерений, …'
± 5
Углы суммарного схождения колес
Диапазон измерений, ...°
± 45
Пределы допускаемой абсолютной погрешности измерений, …'
± 5
Углы продольного наклона оси поворота управляемых колес
Диапазон измерений, ...°
± 15
Пределы допускаемой абсолютной погрешности измерений, …'
± 6
Углы поперечного наклона оси поворота управляемых колес
Диапазон измерений, ...°
± 30
Пределы допускаемой абсолютной погрешности измерений, …'
± 6
Габаритные размеры, не более, мм
- светоотражающих мишеней
± 30
- передних
450 х 400
- задних
450 х 450
- стойки с видеокамерами
2800 х 400 х 2800
- приборной стойки
760 х 760 х 1150
Масса светоотражающих мишеней, не более, кг
- передних
5,55
- задних
6,85
Диапазон рабочих температур, °С
от +10 до +50
Трехпроводная однофазная сеть переменного тока
Напряжение, В
220 +10%-15%
Частота, Гц
50/60
